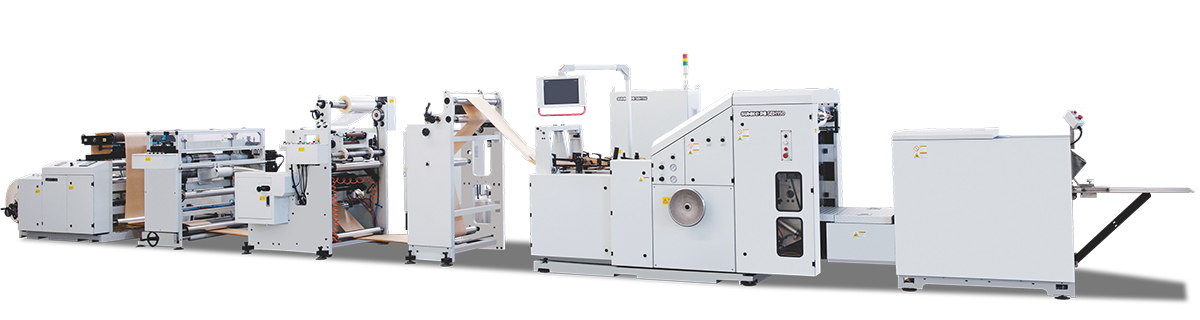

SBH150B+DC01+TM01Серия машины для производства бумажных пакетов с прямоугольным дном (рулонная подача)( для выреза окна и приклеивания пленки)
SBH Серия машины для производства бумажных пакетов с прямоугольным дном проектирована для производства бумажных пакетов с прямоугольным дном из бумажного рулона или печатной бумаги. Боковое склеивание, формование труб, вырезка труб, фальцовка дна, склеивание дна, формование дна, и выгрузка конечного продукта завершаются в однократном проходе, что делает эту машину идеальной для производства бумажных пакетов для пищевых продуктов, сумки для покупки и других обычных типов бумажных пакетов.

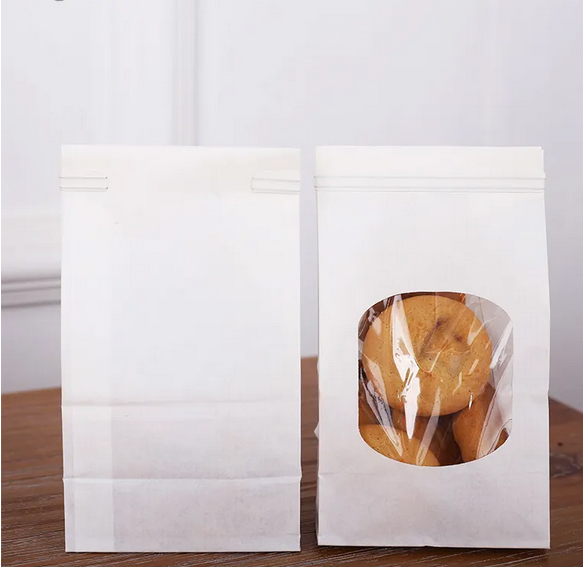

Sunhope является первой компанией в Китае, которая занимается проектированием и производством серво-блока выреза окна и приклеивание пленки, оба из которых были добавлены в машины SBH150 и SBH330 для производства бумажных пакетовс прямоугольным дном, бумажных пакетов с прозрачным окошком и с полным ламинированием пленки, двухслойных пакетов и пакетов с внутренной печатью.
-

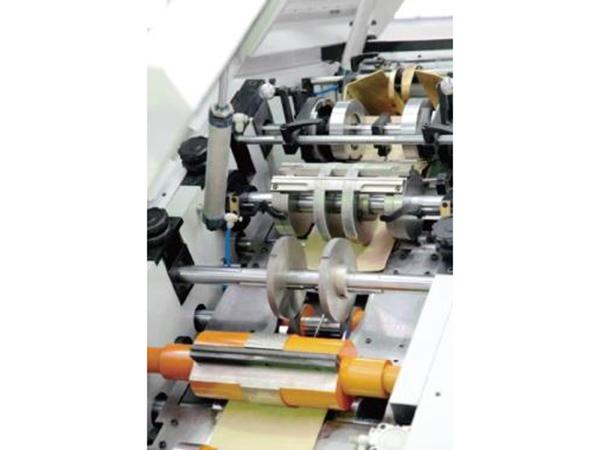

Часть производства бумажных пакетов
-

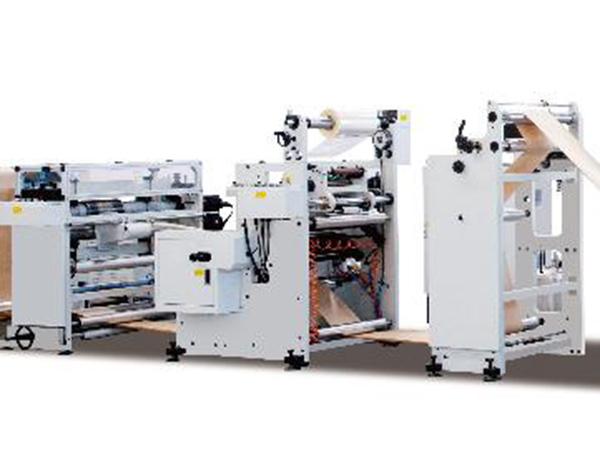

Серво-блок выреза окна и приклеивания пленки и ламинирования
-

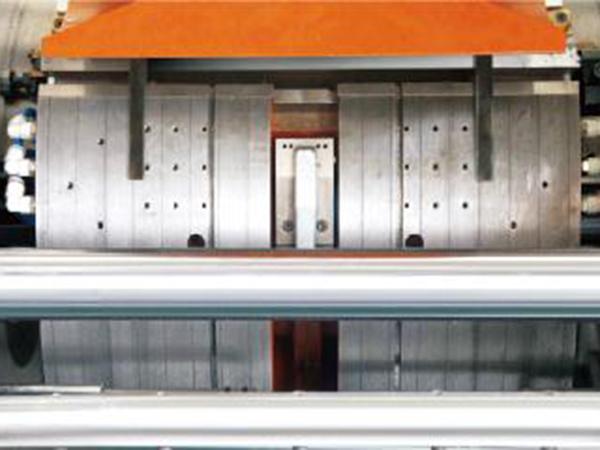

Дно в форме барабана с помощью вакуума

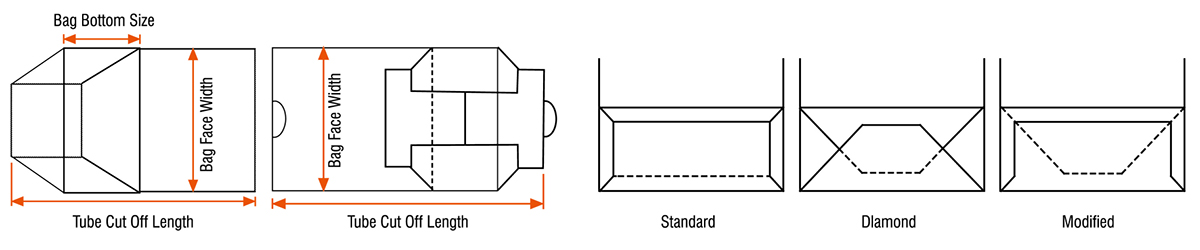

Чертеж пакета
Технические характеристики
-
Модель:
SBH150B+DC01+TM01 - Плотность бумаги (гсм):
- 40-135
- Длина отрезанной трубки (мм):
- 191-385
- Ширина лицевой стороны пакета (мм):
- 80-200
- Размер дна пакета (мм):
- 50-100
- Макс. скорость (пакетов/мин):
- 250
-
Модель:
SBH150B+DC01+TM01 - Плотность бумаги (гсм):
- 40-135
- Длина отрезанной трубки (мм):
- 191-430
- Ширина лицевой стороны пакета (мм):
- 80-200
- Размер дна пакета (мм):
- 45-100
- Макс. скорость (пакетов/мин):
- 250
-
Модель:
SBH330+DC02+TM02 - Плотность бумаги (гсм):
- 45-150
- Длина отрезанной трубки (мм):
- 280-540
- Ширина лицевой стороны пакета (мм):
- 120-330
- Размер дна пакета (мм):
- 70-150
- Макс. скорость (пакетов/мин):
- 230
-
Модель:
SBH330B+DC02+TM02 - Плотность бумаги (гсм):
- 50-150
- Длина отрезанной трубки (мм):
- 280-540
- Ширина лицевой стороны пакета (мм):
- 150-330
- Размер дна пакета (мм):
- 70-180
- Макс. скорость (пакетов/мин):
- 220
| Технические характеристики |
|
|
|
|
| Ширина рулона бумаги (мм) | 280-640 | 280-640 | 405-1050 | 465-1050 |
| Диаметр бумажного рулона (мм) | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Диаметр сердечника бумажного рулона (мм) | Φ76 | Φ76 | Φ76 | Φ76 |
| Толщина бумаги (г/м²) | 40-150 | 40-150 | 45-180 | 50-180 |
| Длина отрезанной трубки (мм) | 191-385 | 191-430 | 280-540 | 280-540 |
| Ширина лицевой стороны пакета (мм) | 80-200 | 80-200 | 120-330 | 150-330 |
| Размер дна пакета (мм) | 50-100 | 45-100 | 70-150 | 70-180 |
| Диапазон высечки окна (длина) (мм) | 20-145 | 20-145 | 20-145 | 20-145 |
| Диапазон высечки окна (ширина) (мм) | 20-145 | 20-145 | 20-145 | 20-145 |
| Диапазон заделки окна (длина) (мм) | 40-210 | 40-210 | 40-210 | 40-210 |
| Диапазон заделки окна (ширина) (мм) | 25-180 | 25-180 | 25-180 | 25-180 |
| Макс. диаметр штампа (мм) | Φ400 | Φ400 | Φ400 | Φ400 |
| Внутренний диаметр (мм) | Φ75 | Φ75 | Φ75 | Φ75 |
| Ширина ламинирования пленки (мм) | 40-640 | 40-640 | 40-1000 | 40-1000 |
| Макс. плотность двухслойной бумаги (г/м²) | 135 | 135 | 160 | 160 |
| Макс. скорость (пакетов/мин) | 250 | 250 | 230 | 220 |
| Общая мощность (кВт) | 8.75 | 8.75 | 14.5 | 14.5 |
| Мощность DC+TM (кВт) | 14.8 | 14.8 | 14.8 | 14.8 |
| Вес оборудования (кг) | about 7500 | about 7500 | about 11000 | about 11000 |
| Габариты (Д×Ш×В) (м) | 11.52×2.6×1.96 | 11.52×2.6×1.96 | 14.5×3.1×1.96 | 15×3.1×1.96 |
| Три типа нижнего уплотнения | да | да | да | да |
| Сервопривод для обрезки | да | да | да | да |
| Зубчатый и прямой рез | да | да | с или без | с или без |
Особенности
- Машина для производства бумажных пакетов с прямоугольным дном снабжена японской сервосистемой Mitsubishi и фотоэлементом SICK для корректировки, чтобы пользователи могли точно отслеживать печатные материалы и как можно свести к времени настройки и пресуппозиции.
- Машина снабжена электрической системой управления Mitsubishi и контроллером движения Mitsubishi (CPU). Это позволяет интегрировать оптическое волокно для достижения высокой скорости и высокой точности, контроля движения и испытания потока производства. С сенсорным экраном функции операци машин ясны и она имеет отличный интерфейс для пользователей работать с машиной.
- Машина снабжена системой натяжения и автоматической системой корректировки WEB, эта машина для производства бумажных пакетов может уменьшить количество отходов и повысить эффективность
- Магнитное устройство используется для установки резеца, что позволяет легко размещать режущую модель и легко регулировать ее.
- TM01 блок с уникальным запатентованным дизайном имеет множество функций, включая вставку пленки окна, ламинирование пленки и двухслойное перекрестное склеивание для производства двухслойных пакетов.
