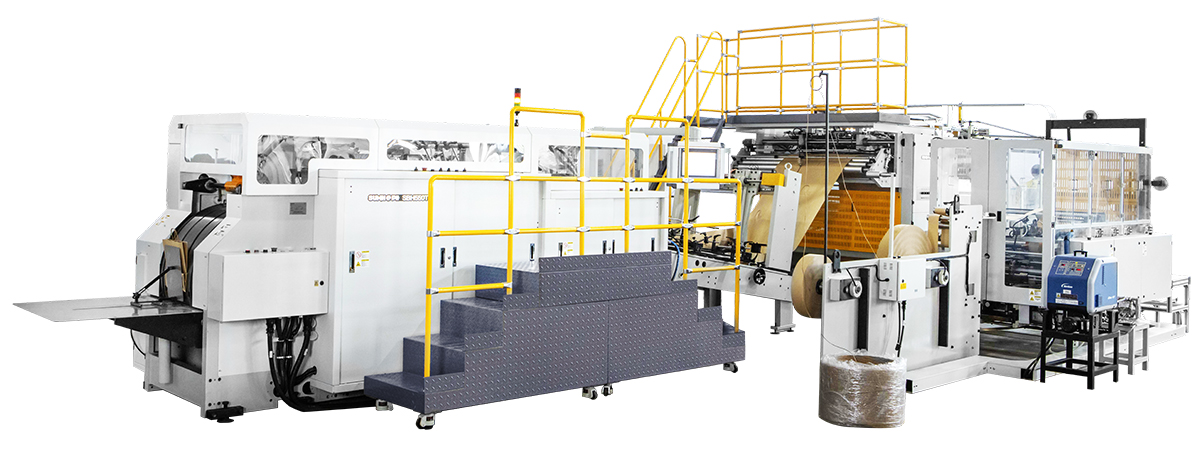

SBH550T/550TB-HD Автоматическая машина для производства бумажных пакетов с крученой ручкой
Эта машина предназначена для производства бумажных пакетов с квадратным дном и кручёными ручками из таких материалов, как бумажный рулон, бумажный рулон с заплатками и бумажная верёвка. Она включает в себя полностью автоматизированный процесс, состоящий из изготовления ручек, их крепления, формирования трубок, резки трубок и формирования дна. Эта конструкция особенно идеально подходит для упаковки продуктов питания, одежды и товаров класса люкс.

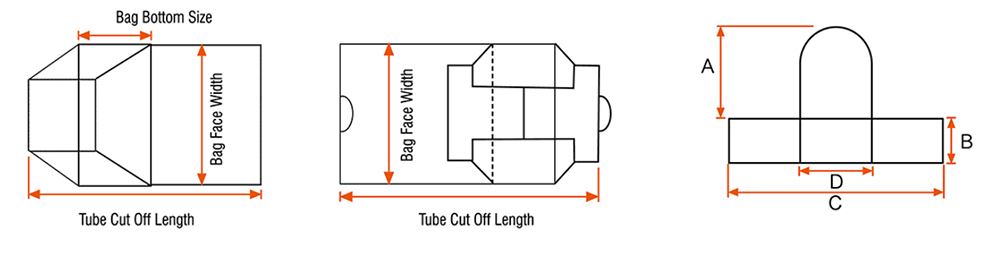

Схема пакета
Технические характеристики
-
Модель:
SBH550T-6HD - Плотность бумаги (гсм):
- 80-150
- Длина отрезанной трубки (мм):
- 360-650; 360-770(★)
- Ширина лицевой стороны пакета (мм):
- 230-540; 220-540(★)
- Размер дна пакета (мм):
- 80-230
- Макс. скорость (пакетов/мин):
- 120
-
Модель:
SBH550TB-6HD - Плотность бумаги (гсм):
- 80-150
- Длина отрезанной трубки (мм):
- 360-650; 360-770(★)
- Ширина лицевой стороны пакета (мм):
- 230-540; 220-540(★)
- Размер дна пакета (мм):
- 100-280
- Макс. скорость (пакетов/мин):
- 120
| Модель |
|
|
| Ширина бумажного рулона (мм) | 650-1510 | 690-1510 |
| 630-1510(★) | 670-1510(★) | |
| Диаметр бумажного рулона (мм) | ≤1500 | ≤1500 |
| Диаметр сердечника бумажного рулона (мм) | Ø76 | Ø76 |
| Толщина бумаги (гсм) | 80-150 | 80-150 |
| Длина отрезанной трубки (мм) | 360-650 | 360-650 |
| 360-770(★) | 360-770(★) | |
| Ширина лицевой стороны мешка (мм) | 230-540 | 230-540 |
| 220-540(★) | 220-540(★) | |
| Размер дна мешка (мм) | 80-230 | 100-280 |
| Высота веревки ручки (A) (мм) | 115/125/140/150 | 115/125/140/150 |
| Длина заделки ручки (C) (мм) | 190.5 | 190.5 |
| Ширина заделки ручки (B) (мм) | 40-50 | 40-50 |
| Шаг каната (D) (мм) | 95 | 95 |
| Диаметр каната ручки (мм) | Ø3-4.5 | Ø3-4.5 |
| Диаметр рулона бумажной заплатки для ручки (мм) | Ø1200 | Ø1200 |
| Ширина рулона бумажного пластыря для ручки (мм) | 80-100 | 80-100 |
| Толщина бумажных патчей для ручек (гсм) | 90-135 | 90-135 |
| Макс. скорость (пакетов/мин) | 120 | 120 |
| Общая мощность (кВт) | 37.2 | 37.2 |
| Вес машины (кг) | Около 20500 | Около 20500 |
| Размер машины ((Д×Ш×В) (м) | 16.2×6×3.4 | 16.2×6×3.4 |
| Три типа нижнего уплотнения | Имеется (одно) | Имеется (одно) |
| Сервоприводное устройство для обрезания кромок | Не имеется | Не имеется |
| Устройство флексопечати 1-4 цвета | Имеется | Имеется |
| Сервоприводное устройство для наклеивания заплаток | Имеется | Имеется |
Примечание: "★" означает отсутствие ручки.

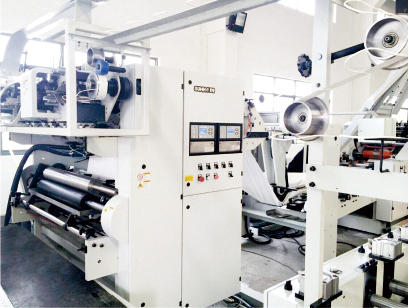

Блок витой ручки
- Имеет серворегулируемый механизм для автоматической регулировки ширины лицевой стороны и боковых частей пакета, что значительно сокращает время настройки для различных спецификаций пакетов.
- Включает барабан с вакуумным усилителем для улучшенного контроля в процессе изготовления пакета.
- Использует электрическую систему управления Mitsubishi и контроллер движения (CPU) для высокоскоростного и точного управления движением, с сенсорным дисплеем для удобного управления.
- Оборудован немецкой системой автоматического направления полотна BST для минимизации отходов и повышения эффективности.
- Оснащен американской системой холодного клея NORDSON для запечатывания боковых сторон пакета, с автоматической регулировкой объема клея в зависимости от скорости работы, а также системой автоматической очистки и рециркуляции клея для предотвращения потерь.
- Блок изготовления ручек включает системы холодного и горячего клея NORDSON, оптимизируя производство для экономии и эффективности.
- Поставляется с автоматической системой смазки, что позволяет работать без необходимости технического обслуживания.
