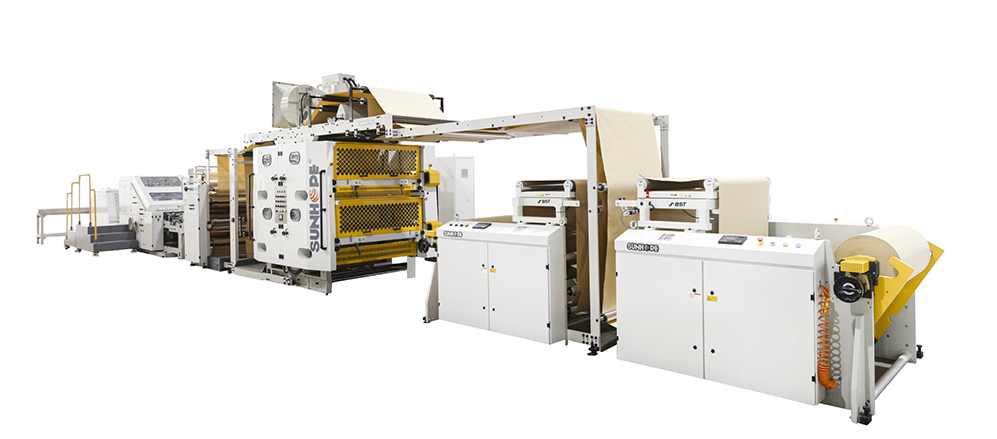

SBH330B+DL02 Серия машины для производства бумажных пакетов с прямоугольным дном (рулонная подача) (двухслойный блок)
Наша серия машин SBH150B/330/450B для производства бумажных пакетов с прямоугольным дном добавляет встроенный двухслойный серво-блок DL01 / 02/03 для производства бумажных пакетов с внутренней ламинированной пленкой или двухслойных бумажных пакетов. Он широко используется для производства пакетов с мукой и помогает клиентам увеличить рыночный потенциал, а также повысить стоимость готовой продукции.
-

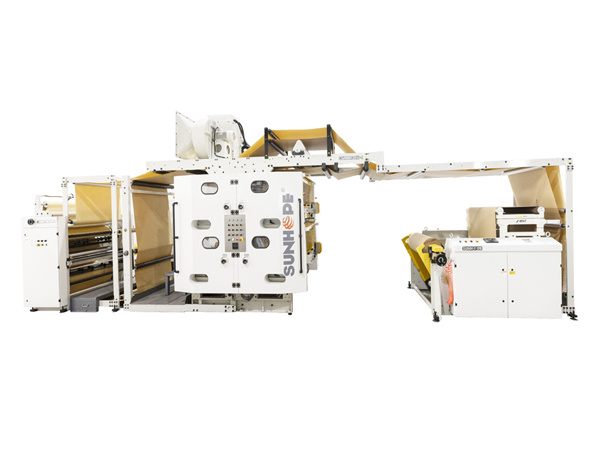

Двухслойный блок
-

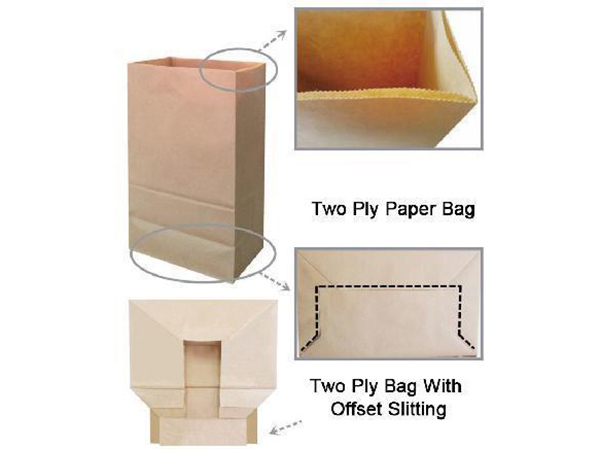

Чертеж пакета
Технические характеристики
-
Модель:
SBH150+DL01 - Плотность бумаги (гсм):
- 40-150
- Длина отрезанной трубки (мм):
- 191-385
- Ширина лицевой стороны пакета (мм):
- 80-200
- Размер дна пакета (мм):
- 50-100
- Макс. скорость (пакетов/мин):
- 250
-
Модель:
SBH150B+DL01 - Плотность бумаги (гсм):
- 40-150
- Длина отрезанной трубки (мм):
- 191-430
- Ширина лицевой стороны пакета (мм):
- 80-200
- Размер дна пакета (мм):
- 45-100
- Макс. скорость (пакетов/мин):
- 250
-
Модель:
SBH330+DL02 - Плотность бумаги (гсм):
- 45-180
- Длина отрезанной трубки (мм):
- 280-540
- Ширина лицевой стороны пакета (мм):
- 120-330
- Размер дна пакета (мм):
- 70-150
- Макс. скорость (пакетов/мин):
- 230
-
Модель:
SBH330B+DL02 - Плотность бумаги (гсм):
- 50-180
- Длина отрезанной трубки (мм):
- 280-540
- Ширина лицевой стороны пакета (мм):
- 150-330
- Размер дна пакета (мм):
- 70-180
- Макс. скорость (пакетов/мин):
- 220
-
Модель:
SBH450B+DL03 - Плотность бумаги (гсм):
- 70-180
- Длина отрезанной трубки (мм):
- 368-762
- Ширина лицевой стороны пакета (мм):
- 200-450
- Размер дна пакета (мм):
- 90-205
- Макс. скорость (пакетов/мин):
- 220
-
Модель:
SBH450C+DL03 - Плотность бумаги (гсм):
- 70-180
- Длина отрезанной трубки (мм):
- 368-762
- Ширина лицевой стороны пакета (мм):
- 200-450
- Размер дна пакета (мм):
- 120-260
- Макс. скорость (пакетов/мин):
- 220
| Технические характеристики |
|
|
|
|
|
|
| Ширина рулона бумаги (мм) | 280-640 | 280-640 | 405-1050 | 465-1050 | 610-1310 | 690-1310 |
| Диаметр бумажного рулона (мм) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Диаметр сердечника бумажного рулона (мм) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| Плотность бумаги (гсм) | 40-150 | 40-150 | 45-180 | 50-180 | 70-180 | 70-180 |
| Длина отрезанной трубки (мм) | 191-385 | 191-430 | 280-540 | 280-540 | 368-762 | 368-762 |
| Ширина лицевой стороны пакета (мм) | 80-200 | 80-200 | 120-330 | 150-330 | 200-450 | 200-450 |
| Размер дна пакета (мм) | 50-100 | 45-100 | 70-150 | 70-180 | 90-205 | 120-260 |
| Макс. скорость (пакетов/мин) | 250 | 250 | 230 | 220 | 160 | 160 |
| Общая мощность (кВт) | 15.75 | 15.25 | 21.5 | 21.5 | 25.8 | 25.8 |
| Вес оборудования (кг) | about 8600 | about 8600 | about 11500 | about 12000 | about 14000 | about 14000 |
| Габариты (Д×Ш×В), м | 14.6×2.6×1.96 | 14.6×2.6×1.96 | 17.5×3.1×1.96 | 17.5×3.1×1.96 | 19×3.9×2 | 19×3.9×2 |
| Три типа нижнего уплотнения | да | да | да | да | да (два) | да (два) |
| Сервопривод для обрезки | Да | Да | Да | Да | нет | нет |
Особенности
- Машина для производства бумажных пакетов с прямоугольным дном снабжена японской сервосистемой Mitsubishi и фотоэлементом SICK для корректировки, чтобы пользователи могли точно отслеживать печатные материалы и как можно свести к времени настройки и пресуппозиции.
- Машина снабжена электрической системой управления Mitsubishi и контроллером движения Mitsubishi (CPU). Это позволяет интегрировать оптическое волокно для достижения высокой скорости и высокой точности, контроля движения и испытания потока производства. С сенсорным экраном функции операци машин ясны и она имеет отличный интерфейс для пользователей работать с машиной.
- Два комплекта секций рулоновой полки оснащены итальянской системой натяжения RE и немецкой системой управления BST WEB, чтобы уменьшить количество отходов и повысить эффективность.
- Машина для двухслойных бумажных пакетов может производить пакеты со смещением нижнего разреза.
- Двухслойные пакеты могут иметь частичное или полное склеивание между слоями.
