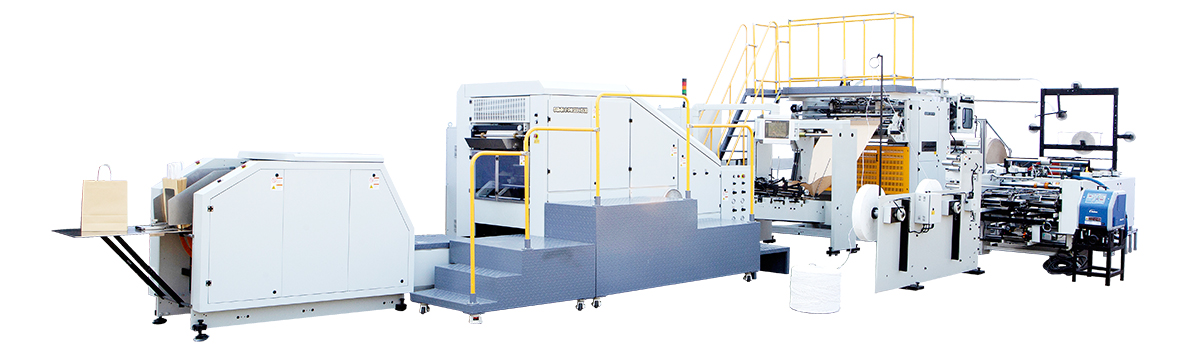

Эта машина проектирована для изготовления бумажных пакетов с прямоугольным дном с веревочними ручками из рулона бумаги и бумажной веревки. Благодаря изготовлению ручек, применению ручек, формованию труб, резке труб и формированию дна с полностью автоматическим процессом, эта машина особенно подходит для производства пакетов для упаковки пищевых продуктов, одежды и предметов роскоши. Особенно подходит для пищевых продуктов, одежды и предметов роскоши.

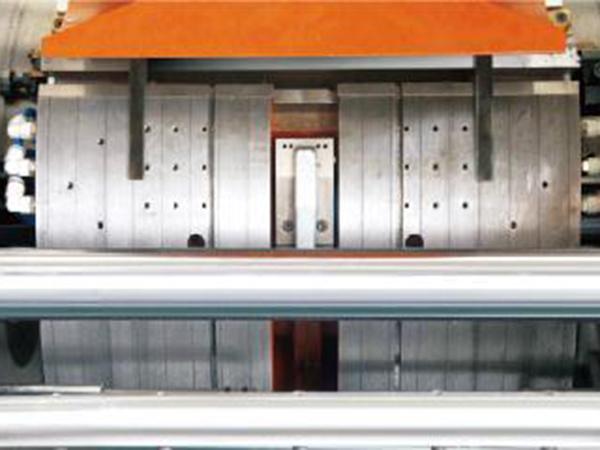

Дно в форме барабана с помощью вакуума

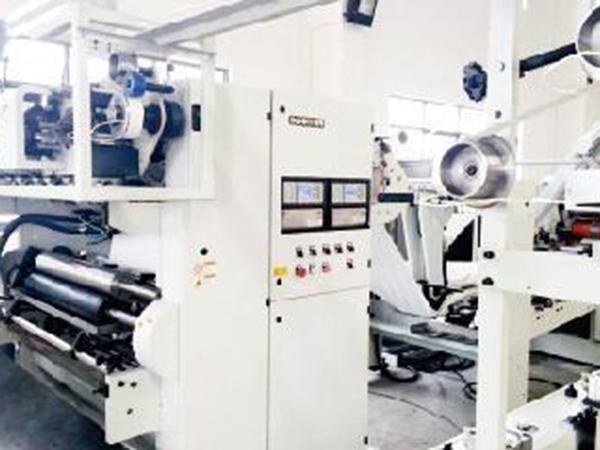

блок производства веревочных ручек

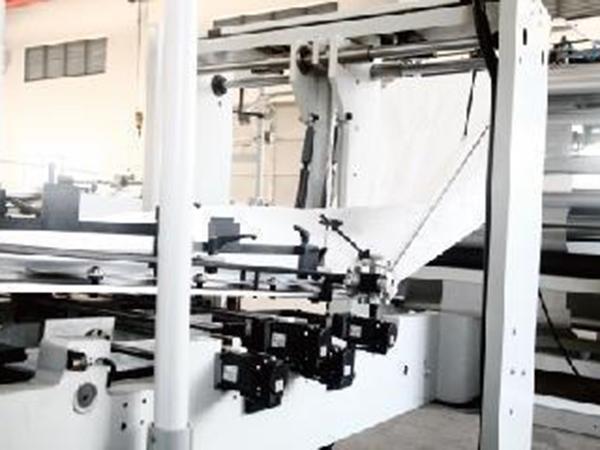

Серворегулятор, автоматически регулирует ширину пакета и размер углового листа
1. Регулируемое сервоустройство автоматически регулирует ширину пакета и размер углового листа, что значительно сокращает время отладки.
2. Барабан с помощью вакуума для лучшего контроля во время формирования дна пакета.
3. Машина для изготовления пакетов снабжена электрической системой управления Mitsubishi и контроллером движения Mitsubishi (CPU) для достижения высокой скорости и высокой точности, а также контроля движения и испытания потока продукции. С сенсорным экраном функции работы понятны.
4. Оснащенная BST немецкой системой автоматической WEB-самонаведения, эта машина может уменьшить количество отходов и повысить эффективность.
5. Эта модель оснащена системой NORDSON для клейкого холодного клея из США для уплотнения боковой стороны пакетов. Емкость клея автоматически настраивается, как и скорость операции. Поскольку система будет собрать клей и автоматически очистить себя, нет никакого клея впустую.
6. Устройство для изготовления ручек объединяет систему NORDSON для клейкого холодного клея из США и систему горячего клея NORDSON, обеспечивающую более экономичную и эффективную продукцию.
7. Она также оснащена автоматической системой смазочного масла.

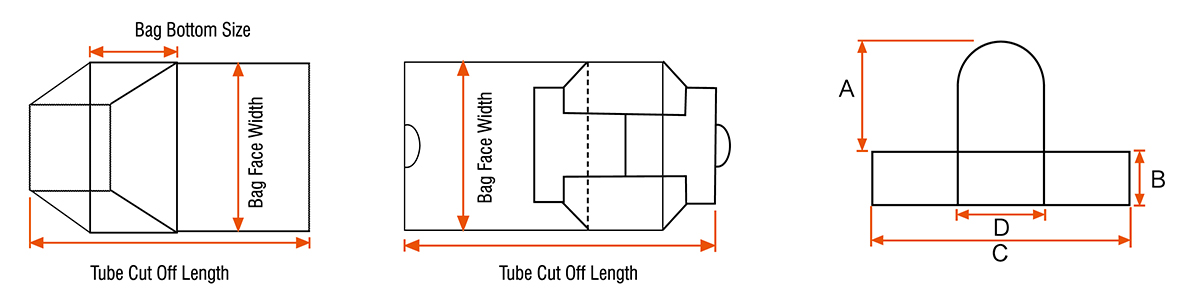

Чертеж пакета
| Технические характеристики | |||||||||
| Ширина рулона бумаги (мм) | 420-640 | 430-1050 | 550-1050 | 550-1050 | 570-1050 | 670-1310 | 670-1310 | 730-1310 | 730-1310 |
| 280-640(★) | 405-1050(★) | 405-1050(★) | 465-1050(★) | 505-1050(★) | 610-1310(★) | 610-1310(★) | 690-1310(★) | 690-1310(★) | |
| Диаметр бумажного рулона (мм) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Диаметр сердечника бумажного рулона (мм) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| Толщина бумаги (г/м²) | 40-135 | 45-150 | 45-150 | 50-150 | 50-150 | 70-150 | 70-150 | 70-150 | 80-150 |
| Длина отрезка рулона (мм) | 191-320 | 280-430 | 280-430 | 280-430 | 280-430 | 380-640 | 380-640 | 380-640 | 380-640 |
| 191-430(★) | 280-540(★) | 280-540(★) | 280-530(★) | 280-530(★) | 368-762(★) | 368-762(★) | 368-762(★) | 368-762(★) | |
| Ширина лицевой стороны пакета (мм) | 120-200 | 120-330 | 180-330 | 180-330 | 180-330 | 230-450 | 230-450 | 230-450 | 230-450 |
| 80-200(★) | 120-330(★) | 120-330(★) | 150-330(★) | 150-330(★) | 200-450(★) | 200-450(★) | 210-450(★) | 210-450(★) | |
| Размер дна пакета (мм) | 50-100 | 70-150 | 70-150 | 70-180 | 90-180 | 90-205 | 90-205 | 120-260 | 120-260 |
| Высота веревочной ручки (A), мм | 102/115/125 | 102/115/125/140 | 102/115/125/140 | 102/115/125/140 | 102/115/125/140 | 102/115/125/140 | 115/125/140/150 | 102/115/125/140 | 115/125/140/150 |
| Длина клееной ручки (A), мм | 95.25 | 95.25 | 152.4 | 152.4 | 152.4 | 152.4 | 190.5 | 152.4 | 190.5 |
| Ширина клееной ручки (В), мм | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 |
| Высота веревки (D), мм | 47.6 | 47.6 | 76 | 76 | 76 | 76 | 95 | 76 | 95 |
| Диаметр веревочной ручки (мм) | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 | Φ3-4.5 |
| Диаметр бумажного рулона для ручек (мм) | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 | Φ1200 |
| Ширина бумажного рулона для ручек (мм) | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
| Толщина бумажной накладки для ручки (г/м²) | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 | 90-135 |
| Макс. скорость (пакетов/мин) | 150 | 150 | 150 | 150 | 150 | 120 | 120 | 120 | 120 |
| Общая мощность (кВт) | 24.5 | 30.5 | 30.5 | 31.32 | 31.32 | 33.22 | 33.22 | 33.22 | 33.22 |
| Вес оборудования (кг) | 13000 | 16000 | 16000 | 16000 | 16000 | 18000 | 18000 | 18000 | 18000 |
| Габариты (Д×Ш×В), м | 12×5.5×2.5 | 13.6×6×2.5 | 13.6×6×2.5 | 13.6×6×2.5 | 13.6×6×2.5 | 14.8×6×2.5 | 14.8×6×2.5 | 14.8×6×2.5 | 14.8×6×2.5 |
| Три типа нижнего уплотнения | да | да | да | да | да | да (два) | да (два) | да (два) | да (два) |
| Сервопривод для обрезки | да | да | да | да | да | с или без | с или без | с или без | с или без |
| 1-4-цветный флексографский принтер | да | да | да | да | да | да | да | да | да |
| Серво оборудование для вставок | да | да | да | да | да | да | да | да | да |
Ширина рулона бумаги (мм):465-1050; 420-1050(★)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):50-160
Длина отреза (мм):280-430; 280-530(★)
Ширина пакета(мм):150-330; 125-330(★)
Размер дна пакета (мм):70-150
Высота ручек (A) (мм):102/115/125/140
Длина патчей для ручки(C)(mm):114.3
Ширина патчей для ручки (B) (mm):46-50
Промежуток между верёвочками (D)(mm):57
Диаметр ручки (мм): Φ4-5
Диаметр рулона бумаги для ручек (мм): Φ1200
Ширина рулона бумаги для ручек (мм):90-100
Handle Плотность бумаги (г/м2):100-135
Макс. скорость (шт/мин):130
Общая мощность (кВт):31.32
Вес машины (кг): около 16000
Размер машины ((Д × Ш × В) м): 13.6×5.5×2.5
Три типа уплотнения дна: есть
Серво-резец: есть
пилообразный и лопатный резец: in
блок флексографской печати на 1-4 цвета: in
Ширина рулона бумаги (мм):530-1050; 420-1050(★)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):50-160
Длина отреза (мм):280-430; 280-530(★)
Ширина пакета(мм):200-330; 125-330(★)
Размер дна пакета (мм):70-150
Высота ручек (A) (мм):102/115/125/140
Длина патчей для ручки(C)(mm):152.4
Ширина патчей для ручки (B) (mm):45-50
Промежуток между верёвочками (D)(mm):72
Диаметр ручки (мм): Φ4-5
Диаметр рулона бумаги для ручек (мм): Φ1200
Ширина рулона бумаги для ручек (мм):90-100
Handle Плотность бумаги (г/м2):100-135
Макс. скорость (шт/мин):130
Общая мощность (кВт):31.32
Вес машины (кг): около 16000
Размер машины ((Д × Ш × В) м): 13.6×6×2.5
Три типа уплотнения дна: есть
Серво-резец: есть
пилообразный и лопатный резец: in
блок флексографской печати на 1-4 цвета: in
Ширина рулона бумаги (мм):530-1050; 465-1050(★)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):50-160
Длина отреза (мм):280-430; 280-530(★)
Ширина пакета(мм):200-330; 150-330(★)
Размер дна пакета (мм):70-180
Высота ручек (A) (мм):102/115/125/140
Длина патчей для ручки(C)(mm):152.4
Ширина патчей для ручки (B) (mm):45-50
Промежуток между верёвочками (D)(mm):72
Диаметр ручки (мм): Φ4-5
Диаметр рулона бумаги для ручек (мм): Φ1200
Ширина рулона бумаги для ручек (мм):90-100
Handle Плотность бумаги (г/м2):100-135
Макс. скорость (шт/мин):130
Общая мощность (кВт):31.32
Вес машины (кг): около 16000
Размер машины ((Д × Ш × В) м): 13.6×6×2.5
Три типа уплотнения дна: есть
Серво-резец: есть
пилообразный и лопатный резец: in
блок флексографской печати на 1-4 цвета: in
Ширина рулона бумаги (мм):660-1300; 618-1300 (★)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):70-160
Длина отреза (мм):380-640; 368-762(★)
Ширина пакета(мм):200-450; 200-450(★)
Размер дна пакета (мм):90-180
Высота ручек (A) (мм):102/115/125/140
Длина патчей для ручки(C)(mm):152.4
Ширина патчей для ручки (B) (mm):45-50
Промежуток между верёвочками (D)(mm):72
Диаметр ручки (мм): Φ4-5
Диаметр рулона бумаги для ручек (мм): Φ1200
Ширина рулона бумаги для ручек (мм):90-100
Handle Плотность бумаги (г/м2):100-135
Макс. скорость (шт/мин):120
Общая мощность (кВт):33.22
Вес машины (кг): около 18000
Размер машины ((Д × Ш × В) м): 14.8×6×2.5
Три типа уплотнения дна: есть
Серво-резец: нет
пилообразный и лопатный резец: in
блок флексографской печати на 1-4 цвета: in
Ширина рулона бумаги (мм):660-1300; 618-1300 (★)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):70-160
Длина отреза (мм):380-640; 368-762(★)
Ширина пакета(мм):230-450; 200-450(★)
Размер дна пакета (мм):90-180
Высота ручек (A) (мм):115/125/140/150
Длина патчей для ручки(C)(mm):190.5
Ширина патчей для ручки (B) (mm):45-50
Промежуток между верёвочками (D)(mm):85
Диаметр ручки (мм): Φ4-5
Диаметр рулона бумаги для ручек (мм): Φ1200
Ширина рулона бумаги для ручек (мм):90-100
Handle Плотность бумаги (г/м2):100-135
Макс. скорость (шт/мин):120
Общая мощность (кВт):33.22
Вес машины (кг): около 18000
Размер машины ((Д × Ш × В) м): 14.8×6×2.5
Три типа уплотнения дна: in
Серво-резец: нет
пилообразный и лопатный резец: есть
блок флексографской печати на 1-4 цвета: in
Ширина рулона бумаги (мм):660-1310; 618-1310 (★)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):70-160
Длина отреза (мм):380-640; 368-762(★)
Ширина пакета(мм):200-450; 200-450(★)
Размер дна пакета (мм):90-205
Высота ручек (A) (мм):102/115/125/140
Длина патчей для ручки(C)(mm):152.4
Ширина патчей для ручки (B) (mm):45-50
Промежуток между верёвочками (D)(mm):72
Диаметр ручки (мм): Φ4-5
Диаметр рулона бумаги для ручек (мм): Φ1200
Ширина рулона бумаги для ручек (мм):90-100
Handle Плотность бумаги (г/м2):100-135
Макс. скорость (шт/мин):120
Общая мощность (кВт):33.22
Вес машины (кг): около 18000
Размер машины ((Д × Ш × В) м): 14.8×6×2.5
Три типа уплотнения дна: in
Серво-резец: нет
пилообразный и лопатный резец: есть
блок флексографской печати на 1-4 цвета: in
Ширина рулона бумаги (мм):660-1310; 618-1310 (★)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):70-160
Длина отреза (мм):380-640; 368-762(★)
Ширина пакета(мм):230-450; 200-450(★)
Размер дна пакета (мм):90-205
Высота ручек (A) (мм):115/125/140/150
Длина патчей для ручки(C)(mm):190.5
Ширина патчей для ручки (B) (mm):45-50
Промежуток между верёвочками (D)(mm):85
Диаметр ручки (мм): Φ4-5
Диаметр рулона бумаги для ручек (мм): Φ1200
Ширина рулона бумаги для ручек (мм):90-100
Handle Плотность бумаги (г/м2):100-135
Макс. скорость (шт/мин):120
Общая мощность (кВт):33.22
Вес машины (кг): около 18000
Размер машины ((Д × Ш × В) м): 14.8×6×2.5
Три типа уплотнения дна: in
Серво-резец: нет
пилообразный и лопатный резец: есть
блок флексографской печати на 1-4 цвета: in
