Машина с рулонной подачей для изготовления пакетов с прямоугольным дном,Машина для изготовления плоских бумажных пакетов
Машина с рулонной подачей для изготовления пакетов с прямоугольным дном,Машина для изготовления плоских бумажных пакетов

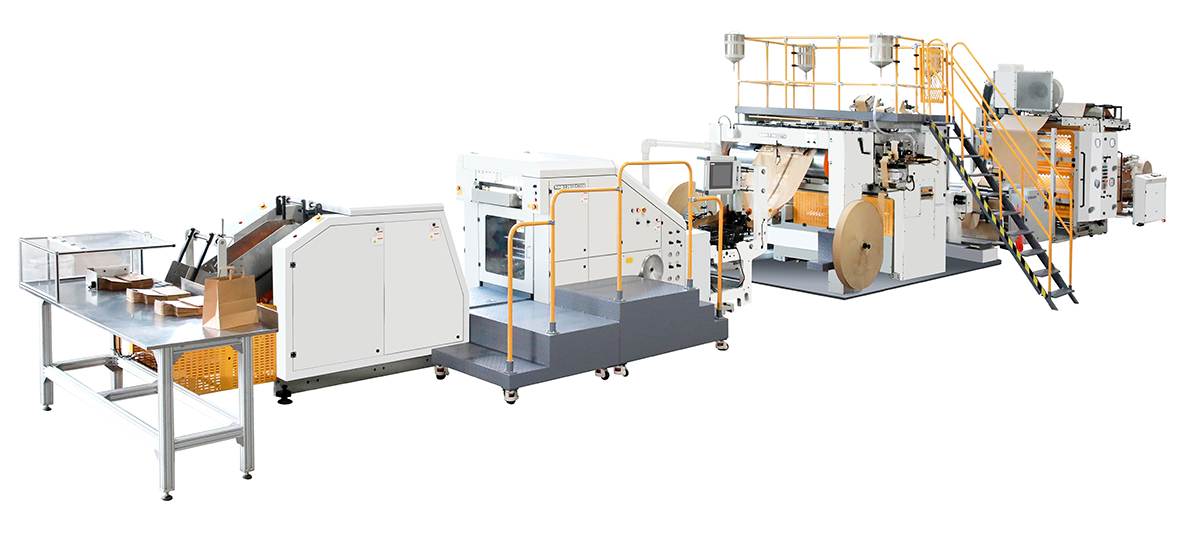

Полностью автоматическая машина для бумажных пакетов с плоскими веревками использует рулонную бумагу и бумажные ручки в качестве сырья, а также может проходить изготовление плоскых ручек, чинку ручку, формирование труб, резку труб, формирование дна и уплотнение в одной непрерывной работе. Она особенно подходит для крупномасштабного производства пакетов для упаковки пищевых продуктов и одежды. Она также имеет функцию полностью автоматического производства.
Бумажный пакет с плоской ручкой (внутренной) имеет такой же вес, как и пакет с веревочной ручкой, и относительно недорог для производства. Пакет с плоской ручкой внутри значительно уменьшает размер и себестоимость упаковочной коробки. Эксплуатация машины проста и эффективна, что позволяет ее популярность на рынке в настоящее время.

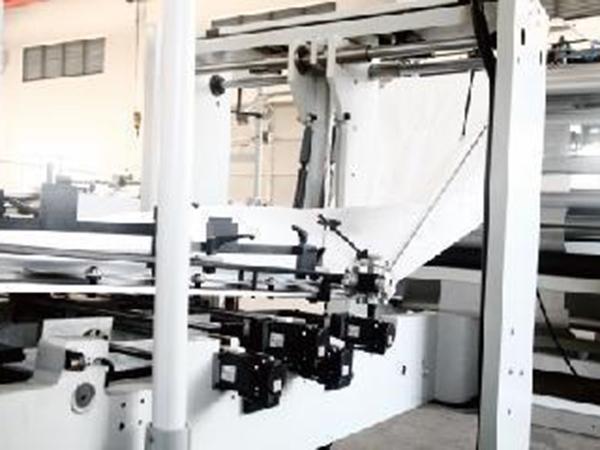

Дно в форме барабана с помощью вакуума
блок производства плоских ручек

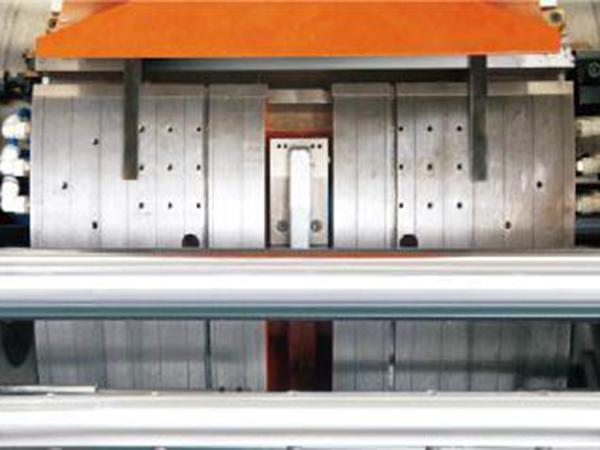

Servo Motorized Plate Device,
1. Регулируемое сервоустройство автоматически регулирует ширину пакета и размер углового листа, что значительно сокращает время отладки.
2. Барабан с помощью вакуума для лучшего контроля во время формирования дна пакетов.
3. Машина для изготовления пакетов снабжена электрической системой управления Mitsubishi и контроллером движения Mitsubishi (CPU) для достижения высокой скорости и высокой точности, а также контроля движения и испытания потока продукции. С сенсорным экраном функции работы понятны.
4. Оснащенная BST немецкой системой автоматической WEB-самонаведения, эта машина может уменьшить количество отходов и повысить эффективность.
5. Она также оснащена автоматической системой смазочного масл

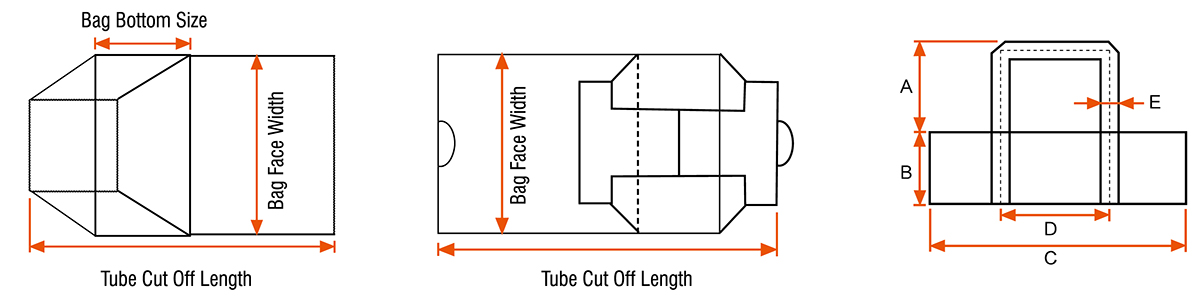

Чертеж пакета
| Технические характеристики | |||||
| Ширина рулона бумаги (мм) | 550-1050 | 550-1050 | 570-1050 | 690-1310 | 750-1310 |
| 405-1050(★) | 465-1050(★) | 505-1050(★) | 610-1310(★) | 690-1310(★) | |
| Диаметр бумажного рулона (мм) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Диаметр сердечника бумажного рулона (мм) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| Толщина бумаги (г/м²) | 45-150 | 50-150 | 50-150 | 70-150 | 70-150 |
| Длина отрезка рулона (мм) | 280-540 | 280-540 | 280-540 | 368-762 | 368-762 |
| Ширина лицевой стороны пакета (мм) | 180-330/190-330 | 180-330/190-330 | 180-330/190-330 | 240-450 | 240-450 |
| 120-330(★) | 150-330(★) | 150-330(★) | 200-450(★) | 210-450(★) | |
| Размер дна пакета (мм) | 70-150 | 70-180 | 90-180 | 90-205 | 120-260 |
| Высота плоской ручки (A), мм | 75 | 75 | 75 | 100 | 100 |
| Ширина клееной ручки (B), мм | 52 | 52 | 52 | 52 | 52 |
| Длина клееной ручки (С), мм | 160 | 160 | 160 | 170 | 170 |
| Шаг внутренней плоской ручки (D), мм | 100 | 100 | 100 | 109 | 109 |
| Внутренняя ширина плоской ручки (E), мм | 12/16 | 12/16 | 12/16 | 12/16 | 12/16 |
| Внутренняя ширина бумажного рулона для плоской ручкой (мм) | 78-85/95 | 78-85/95 | 78-85/95 | 95 | 95 |
| Толщина бумаги для внутренней плоской ручкой (г/м²) | 70-80 | 70-80 | 70-80 | 80-100 | 80-100 |
| Диаметр бумажного рулона для внутренней плоской ручки (мм) | 1200 | 1200 | 1200 | 1200 | 1200 |
| Диаметр рулона бумаги для ручек (мм) | 1200 | 1200 | 1200 | 1200 | 1200 |
| Ширина рулона бумаги для ручек (мм) | 160 | 160 | 160 | 170 | 170 |
| Толщина бумажной накладки для ручки (г/м²) | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
| Макс. скорость (пакетов/мин) | 150 | 150 | 150 | 130 | 130 |
| Общая мощность (кВт) | 29.6 | 32 | 32 | 31 | 31 |
| Вес оборудования (кг) | 23000 | 23000 | 23000 | 25000 | 25000 |
| Габариты (Д×Ш×В), м | 14.85×4.2×2.8 | 14.85×4.2×2.8 | 14.85×4.2×2.8 | 16.1×4.5×2.8 | 16.1×4.5×2.8 |
| Три типа нижнего уплотнения | да | да | да | да (два) | да (два) |
| Сервопривод для обрезки | да | да | да | с или без | с или без |
| 1-4-цветный флексографский принтер | да | да | да | да | да |
| Серво оборудование для вставок | да | да | да | да | да |
| Устройство для двух слоев DLO2 | да | да | да | да | да |
Ширина рулона бумаги (мм):530-1050; 405-1050 (без ручек)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):50-160
Длина отреза (мм):280-530
Ширина пакета(мм): 200-330 (с ручками); 125-330 (без ручек)
Размер дна (мм):70-150
Высота плоских ручек (A) (мм):75
Ширина патчей для ручки (B) (mm):52
Длина патчей для ручки(C)(mm):155
промежуток между ручками (D)(mm):100
Ширина плоских ручек (E) (mm):12
Ширина рулона бумаги для плоских ручек (мм):95
Плотность плоских ручек (г/м2):70-80
Диаметр плоских ручек(мм):1200
Диаметр рулона бумаги для ручек (мм):1200
Ширина рулона бумаги для ручек (мм):155
Handle Плотность бумаги (г/м2):80-110
Макс. скорость (шт/мин):140
Общая мощность (кВт):23.9
Вес машины (кг):23000
Размер машины ((Д × Ш × В) м): 14.85×4.2×2.8
Три типа уплотнения дна: есть
Серво-резец: есть
пилообразный и лопатный резец: есть
блок флексографской печати на 1-4 цвета: есть
Ширина рулона бумаги (мм):530-1050; 405-1050mm (без ручек)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):50-160
Длина отреза (мм):280-530
Ширина пакета(мм): 200-330 (с ручками); 150-330 (без ручек)
Размер дна (мм):70-180
Высота плоских ручек (A) (мм):75
Ширина патчей для ручки (B) (mm):52
Длина патчей для ручки(C)(mm):155
промежуток между ручками (D)(mm):100
Ширина плоских ручек (E) (mm):12
Ширина рулона бумаги для плоских ручек (мм):95
Плотность плоских ручек (г/м2):70-80
Диаметр плоских ручек(мм):1200
Диаметр рулона бумаги для ручек (мм):1200
Ширина рулона бумаги для ручек (мм):155
Handle Плотность бумаги (г/м2):80-110
Макс. скорость (шт/мин):140
Общая мощность (кВт):23.9
Вес машины (кг):23000
Размер машины ((Д × Ш × В) м): 14.85×4.2×2.8
Три типа уплотнения дна: есть
Серво-резец: есть
пилообразный и лопатный резец: есть
блок флексографской печати на 1-4 цвета: есть
Ширина рулона бумаги (мм):640-1300; 610-1300 (без ручек)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):70-160
Длина отреза (мм):368-762
Ширина пакета(мм):240-450; 200-450 (без ручек)
Размер дна (мм):90-180
Высота плоских ручек (A) (мм):100
Ширина патчей для ручки (B) (mm):52
Длина патчей для ручки(C)(mm):170
промежуток между ручками (D)(mm):109
Ширина плоских ручек (E) (mm):16
Ширина рулона бумаги для плоских ручек (мм):95
Плотность плоских ручек (г/м2):80-100
Диаметр плоских ручек(мм):1200
Диаметр рулона бумаги для ручек (мм):1200
Ширина рулона бумаги для ручек (мм):170
Handle Плотность бумаги (г/м2):80-110
Макс. скорость (шт/мин):120
Общая мощность (кВт):27.05
Вес машины (кг):25000
Размер машины ((Д × Ш × В) м): 16.1×4.5×2.8
Три типа уплотнения дна: есть
Серво-резец: нет
пилообразный и лопатный резец: есть
блок флексографской печати на 1-4 цвета: есть
Ширина рулона бумаги (мм):640-1310; 610-1310 (без ручек)
Диаметр рулона бумаги (мм): ≤1500
Диаметр втулки рулона бумаги(мм) : Φ76
Плотность бумаги (г/м2):70-160
Длина отреза (мм):368-762
Ширина пакета(мм):240-450; 200-450 (без ручек)
Размер дна (мм):90-205
Высота плоских ручек (A) (мм):100
Ширина патчей для ручки (B) (mm):52
Длина патчей для ручки(C)(mm):170
промежуток между ручками (D)(mm):109
Ширина плоских ручек (E) (mm):16
Ширина рулона бумаги для плоских ручек (мм):95
Плотность плоских ручек (г/м2):80-100
Диаметр плоских ручек(мм):1200
Диаметр рулона бумаги для ручек (мм):1200
Ширина рулона бумаги для ручек (мм):170
Handle Плотность бумаги (г/м2):80-110
Макс. скорость (шт/мин):120
Общая мощность (кВт):27.05
Вес машины (кг):25000
Размер машины ((Д × Ш × В) м): 16.1×4.5×2.8
Три типа уплотнения дна: есть
Серво-резец: нет
пилообразный и лопатный резец: есть
блок флексографской печати на 1-4 цвета: есть
